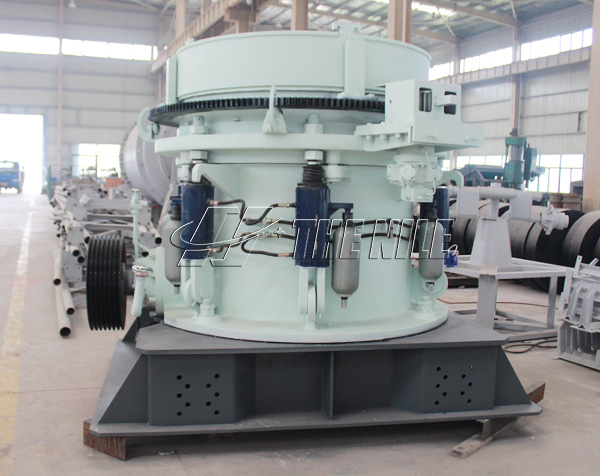

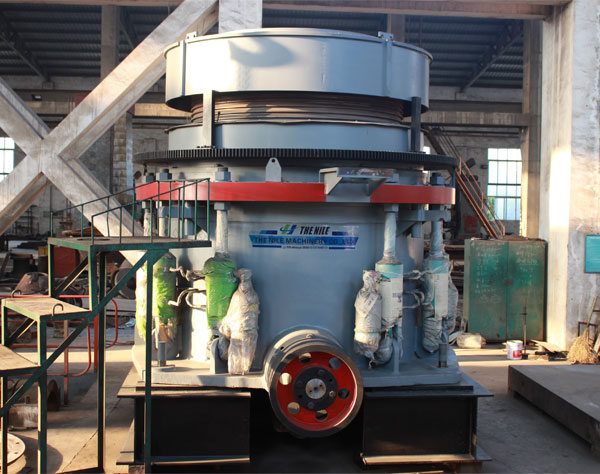

多缸液压圆锥破

 提示:点击图片可以放大
产品描述
多缸液压圆锥碎石机(液压圆锥破)是中碎与细碎坚硬物料的一种典型破碎设备。突破了以往的圆锥破结构设计理念,采用主轴固定,偏心套绕主轴旋转的结构,并运用层压破碎原理,显著的提升了破碎能力和产品质量。配套设计的液压润滑系统,保证设备的可靠运转。因此,该圆锥碎石
机可靠性高、能耗低、破碎效率高、自动化程度高、操作维修简单、产品粒形好、易损件费用低等特点,能够充分满足客户的各种破碎需求。
适用领域:应用于矿业、冶金、建筑、化工、电力、交通等多个行业,能破碎各种坚硬的石料。


适用物料:
抗压强度不超过350MPa的各种粗、中、细物料,例如:河卵石、花岗岩、玄武岩、铁矿石、页岩、石灰石、煤矸石、石英石、辉绿岩、大理石、铜矿石、鹅卵石等。

突出优势
1.破碎效率高,结构独特;
主轴固定的同时偏心套绕主轴旋转,层压破碎,破碎效率高,设备承载能力强,占地面积小,噪音低。
2.液压系统,便于操作,维修方便;
完备的液压操作系统,操作和维修方便,减少停机时间,同时还可以实现全自动化操作。
3.设备控制自动化程度高;
一体式的液压润滑系统节省了液压润滑投入成本,集中的自动化智能控制系统,可以实现对设备运行状态的实时监测,保障设备的稳定运行。


工作原理
多缸液压圆锥碎石
机工作时电动机通过三角皮带、传动轴、伞齿轮副带动偏心套旋转,动锥在偏心套的作用下做旋摆运动使动锥和定锥时而靠近时而偏离。物料在破碎腔内不断受到挤压、冲击而被破碎,破碎的物料从下部排出。

技术参数:
型号 腔型 出料
(mm)
进料口尺寸
(mm)
产量
(t/h)
功率
(kw)
动锥直径
(mm)
HPY200 C >13 150 120-240 160 950
F >6 76 55-180
HPY300 C >13 225 150-430 220 1160
F >6 86 90-260
HPY400 C >13 290 190-610 315 1400
F >6 100 108-320
HPY500 C >13 320 230-700 400 1500
F >6 110 145-430
HPY800 C >13 350 325-1150 630 1800
