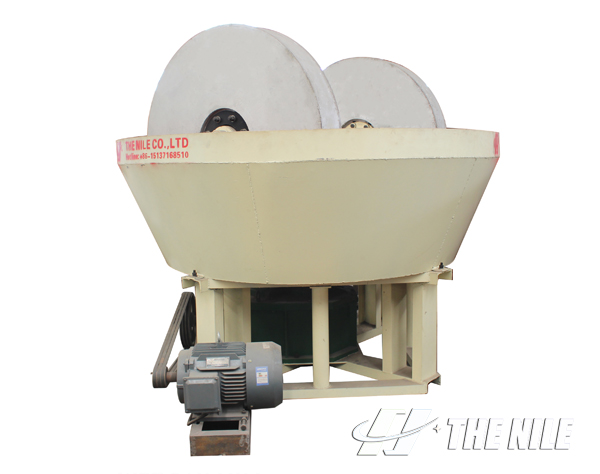

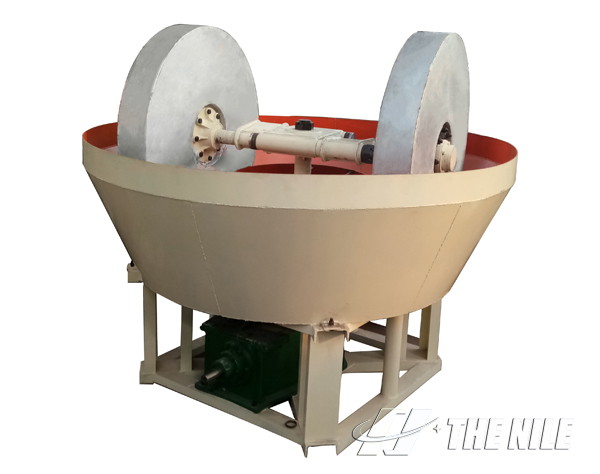

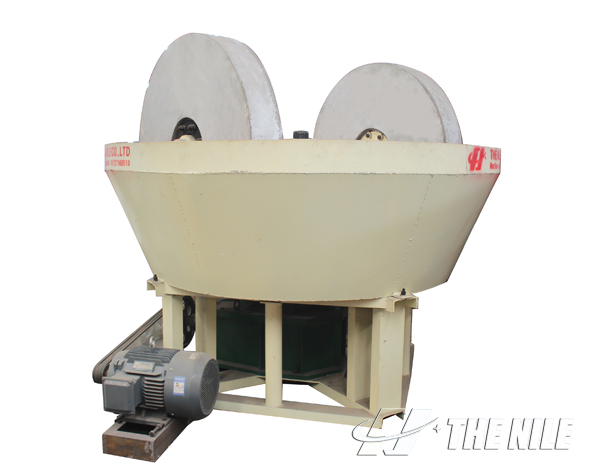

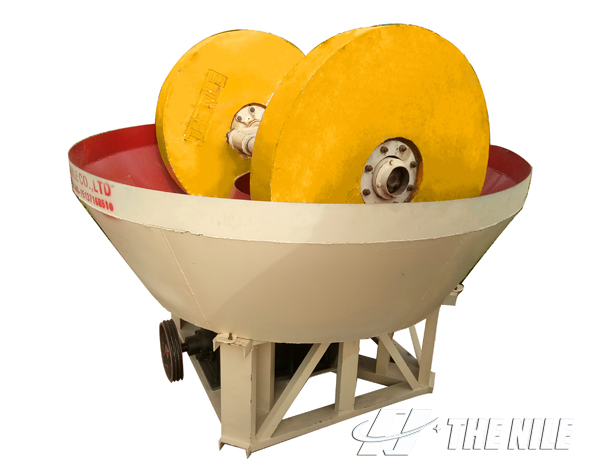

湿碾机

 提示:点击图片可以放大
产品简介
  湿碾机全称湿式碾磨机,根据作业方式的不同,分为碾金机、混汞碾、碾铁机、电碾;根据结构方式的不同,分为轮碾机、双磙碾、三磙碾。湿碾机是在古老的石制碾基础上,经过现代化的改进发展来的。用于各种黑色金属、有色金属、非金属矿物的磨矿作业,以及稀贵金属金银的磨、选、加工作业,是广大中小型选矿厂、制粉厂首 选磨矿设备。


工作原理
  该设备主要有动力装置、机架、水盆、碾轮、碾盘等部件组成,采用轮动式磨矿工作方式:首先电动机将动力传动到减速机,在减速机带动下,通过大立轴将力矩传递给上方的横轴,然后经安装在横轴两端的拉杆传递到碾轮,使碾轮产生驱动力,沿横轴水平方向做逆 时针旋转运动;工作时的碾轮既能围绕湿碾机大立轴公转,又能围绕碾轮中轴进行自转,碾盘则固定不动。


技术参数

型号 尺寸(mm) 喂料尺寸(mm) 发动机功率(kw) 旋转速度(RPM) 重量(t)
1600A 1600×400×200×500±20 ≤25 6.0-30 20-22 14.5
1500A 1500×350×200×460±20 ≤25 6.0-22 20-22 13.3
1500B 1500×350×150×460±20 ≤25 6.0-22 20-22 12.3
1500C 1500×300×150×420±20 ≤25 6.0-22 20-22 11.3
1400A 1400×250×150×350±20 ≤25 6-18.5 16-18 8.5
1400B 1400×250×150×350±20 ≤25 6-18.5 21-23 8.5
1350A 1350×250×150×350±20 ≤25 6-18.5 16-18 8
1350B 1350×250×150×350±20 ≤25 6-18.5 21-23 8
1300A 1300×250×150×350±20 ≤25 6.0-15 16-18 7.5
1300B 1300×200×150×350±20 ≤25 4.0-15 21-23 7.5
1200A 1200×220×80×270±20 ≤25 6-7.5 17-19 5.5
1200B 1200×200×80×250±20 ≤25 6-7.5 23-25 5.5
1100A 1100×200×80×250±20 ≤25 6-7.5 17-19 5
1100B 1100×180×80×250±20 ≤25 4-7.5 23-25 5
1000 1000×200×80×250±20 ≤25 4-7.5 13-15 4.5
