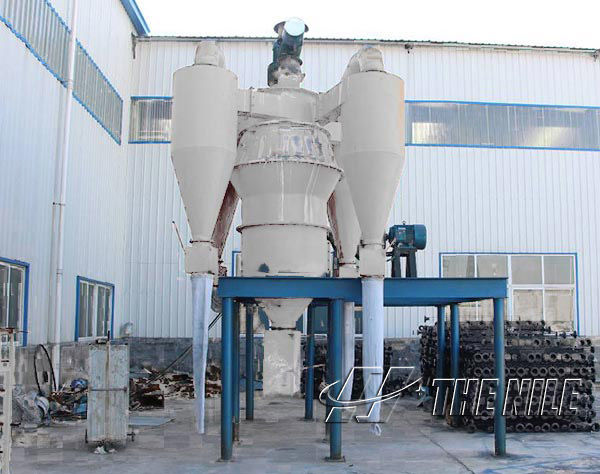

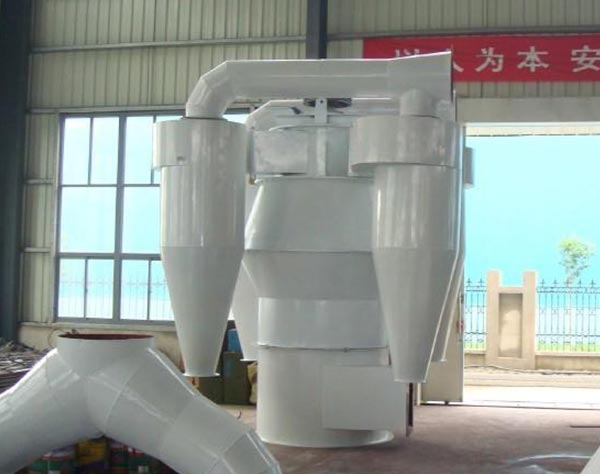

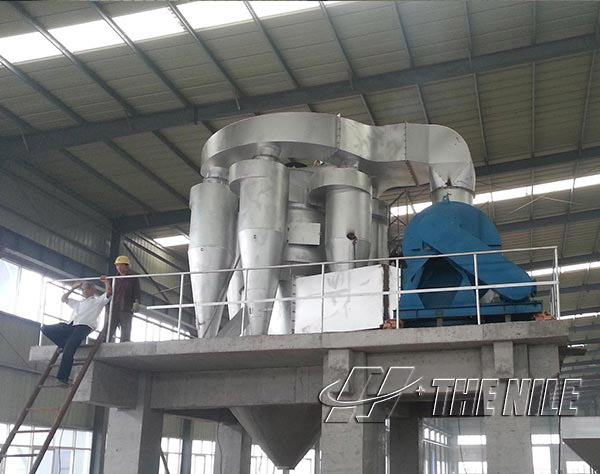

工作原理
在工作状态下,调速电机通过传动装置带动立式传动轴转动,物料通过设在选粉机顶部的进料口进入选粉室内,再通过设置在中粗粉收集锥的上下两锥体之间的管道落在撒料盘上,撒料盘随立式传动轴转动,物料在惯性离心力的作用下,向四周均匀撒出,分散的物料在外接风机通过进风口进入选粉室的高速气流作用下,物料中的粗重颗粒受到惯性离心力的作用被甩向选粉室的内壁面。碰撞后失去动能沿壁面滑下,落到粗粉收集锥中,其余的颗粒被旋转上升的气流卷起,经过大风叶的作用区时,在大风叶的撞击下,又有一部分粗粉颗粒被抛到选粉室的内壁面,碰撞后失去动能沿壁面滑下,落到粗粉收集锥中。中粗粉和细粉通过大风叶后,在上升气流的作用下,继续上升穿过立式导向叶片进入二级选粉区。含尘气流在旋转的笼型转子形成的强烈而稳定的平面涡流作用下,使中粗粉在离心力的作用下被抛向立式导向叶片后失去动能,落到中粗粉收集锥中,通过中粗粉管排出。符合要求的细粉穿过笼型转子进入其内部,随循环风进入低阻型旋风分离器中,随后滑落到细粉收集锥内成为成品。
产品特点
与传统的选粉机相比,T-Sepax三分离选粉机具有以下优点:
1、T-Sepax三分离选粉机采用二级分选,三个阶段的分散,可以将物料“一分为三”,即“粗粉(粒径>150um)、中粗粉(60um<粒径<150um)和细粉”初级分级区域预分离出混合粉中的粗颗粒收集到粗粉锥中;二级分级区域为精良分级区域,在导向叶片与直笼型转子构成的环形区域内完成分级。由于预分离出粗粒子,排除了粗颗粒的干扰,因此,分级精度高,选分效率达百分之85以上;
2、T-Sepax三分离选粉机与尺寸相近的离心式、旋风式、转子式选粉机相比,产量要高得多,因而更适应大规模生产的需要。先进合理的结构允许选粉风量、产量和喂料量在较大范围内变化而不影响选粉效率,其分级性能十分稳定;
3、分级原理先进;
结合多种选粉原理,采用空气动力学分析方法对整个流场进行了优化设计,使设备阻力显著减小,选粉效率更高,节能降耗非常明显。选粉机转子内装有获得国家发明的涡流整流器,转子内的气流相对转子只上升不旋转,因而分级圈表面气体流场均匀稳定:任何一处的气流相对误差均<百分之5。利用气流进入转子后,因动量矩减小了对转子的推动力,节省驱动功率且减少磨损;
选粉机转子内装有获得国家发明的涡流整流器,转子内的气流相对转子只上升不旋转,因而分级圈表面气体流场均匀稳定:任何一处的气流相对误差均<百分之5。利用气流进入转子后,因动量矩减小了对转子的推动力,节省驱动功率且减少磨损。
在工作状态下,调速电机通过传动装置带动立式传动轴转动,物料通过设在选粉机顶部的进料口进入选粉室内,再通过设置在中粗粉收集锥的上下两锥体之间的管道落在撒料盘上,撒料盘随立式传动轴转动,物料在惯性离心力的作用下,向四周均匀撒出,分散的物料在外接风机通过进风口进入选粉室的高速气流作用下,物料中的粗重颗粒受到惯性离心力的作用被甩向选粉室的内壁面。碰撞后失去动能沿壁面滑下,落到粗粉收集锥中,其余的颗粒被旋转上升的气流卷起,经过大风叶的作用区时,在大风叶的撞击下,又有一部分粗粉颗粒被抛到选粉室的内壁面,碰撞后失去动能沿壁面滑下,落到粗粉收集锥中。中粗粉和细粉通过大风叶后,在上升气流的作用下,继续上升穿过立式导向叶片进入二级选粉区。含尘气流在旋转的笼型转子形成的强烈而稳定的平面涡流作用下,使中粗粉在离心力的作用下被抛向立式导向叶片后失去动能,落到中粗粉收集锥中,通过中粗粉管排出。符合要求的细粉穿过笼型转子进入其内部,随循环风进入低阻型旋风分离器中,随后滑落到细粉收集锥内成为成品。
产品特点
与传统的选粉机相比,T-Sepax三分离选粉机具有以下优点:
1、T-Sepax三分离选粉机采用二级分选,三个阶段的分散,可以将物料“一分为三”,即“粗粉(粒径>150um)、中粗粉(60um<粒径<150um)和细粉”初级分级区域预分离出混合粉中的粗颗粒收集到粗粉锥中;二级分级区域为精良分级区域,在导向叶片与直笼型转子构成的环形区域内完成分级。由于预分离出粗粒子,排除了粗颗粒的干扰,因此,分级精度高,选分效率达百分之85以上;
2、T-Sepax三分离选粉机与尺寸相近的离心式、旋风式、转子式选粉机相比,产量要高得多,因而更适应大规模生产的需要。先进合理的结构允许选粉风量、产量和喂料量在较大范围内变化而不影响选粉效率,其分级性能十分稳定;
3、分级原理先进;
结合多种选粉原理,采用空气动力学分析方法对整个流场进行了优化设计,使设备阻力显著减小,选粉效率更高,节能降耗非常明显。选粉机转子内装有获得国家发明的涡流整流器,转子内的气流相对转子只上升不旋转,因而分级圈表面气体流场均匀稳定:任何一处的气流相对误差均<百分之5。利用气流进入转子后,因动量矩减小了对转子的推动力,节省驱动功率且减少磨损;
选粉机转子内装有获得国家发明的涡流整流器,转子内的气流相对转子只上升不旋转,因而分级圈表面气体流场均匀稳定:任何一处的气流相对误差均<百分之5。利用气流进入转子后,因动量矩减小了对转子的推动力,节省驱动功率且减少磨损。
4、选粉机采用无级调速;
5、细度调节方便,灵敏可靠,且调节范围宽;
T-Sepax三分离选粉机结构紧凑,体积小,可适用于任何粉磨设备组成的闭路粉磨系统;
对于开流磨改、单闭路磨及双闭路磨都适用,尤其对带有辊压机的半终粉磨和终粉磨系统,是重要的分级配套设备。
6、选粉机易磨损部位,如撒料盘、旋风筒、蜗牛角、导风叶片和转子等均采用耐磨材料制造或进行抗磨工艺处理,其磨损率极低,选粉室内衬采用锰板,延长了其使用寿命;
7、主轴下轴承密封采用新的设计方案,解决了轴承进灰尘和润滑油漏油两项重大问题,切实延长了下轴承使用寿命;
8、设计选粉机基础时,采用机械减振原理,使选粉机与基础的共振频率不靠近选粉机固有频率,克服了共振现象,从根本上解决了长期困扰使用厂家的选粉机振动问题;
9、粗粉管、中粗粉管和细粉管均采用双联锁风阀,大大降低了系统漏风率,克服了老式选粉机运转过程中扬尘大的缺xiàn陷。
